ZCO-200高浓度臭氧发生器，200克氧气源臭氧发生器，200克高浓度臭氧机
1.明细配置清单
200g/h臭氧系统供货清单及服务范围
|
序号 |
名称 |
型号和规格 |
数量 |
原产地和 制造商名称 |
功率 |
合计 |
|
|
一 |
一套制氧源200g/h臭氧系统 |
||||||
|
1 |
臭氧发生室 （包含阀门、流量计等） |
ZCO-200 （氧气源） |
1台 |
中辰 |
2KW |
|
|
|
2 |
PSA制氧机 |
ZC-40L |
1套 |
中辰 |
0.05KW |
|
|
|
氧气纯度≥90% |
|||||||
|
3 |
吸附式干燥机 |
HMR-10HP |
1套 |
国产 |
0.5KW |
|
|
|
4 |
泠冻式干燥机 |
HMR-10HP |
1台 |
国产 |
0.55KW |
|
|
|
5 |
储气罐（空气） |
C-0.3 |
1台 |
玖亿 |
/ |
|
|
|
6 |
储气罐（氧气） |
C-0.1 |
1台 |
中辰 |
/ |
|
|
|
7 |
空压机 |
功率7.5KW |
1台 |
国产 |
7.5KW |
|
|
|
二 |
配件、配品及服务 |
||||||
|
8 |
精密过滤器 |
Mode0155 |
2套 |
中辰 |
/ |
|
|
|
自动排水阀 |
|||||||
|
9 |
普通过滤器/粉尘过滤器 |
——— |
2支 |
中辰 |
/ |
|
|
|
10 |
气体减压阀 |
中辰特制 |
1个 |
中辰 |
|||
|
11 |
臭氧连接管道及材质 |
碳钢管 |
1套 |
国产 |
|||
|
12 |
臭氧尾气破坏器 |
臭氧催化分解 |
1台 |
中辰 |
3KW |
可以 选购 |
|
|
售后服务24小时提供 |
保修壹年 |
||||||
|
合计 |
总价：
|
||||||
一、ZCO-200产品参数
1：产品组成：
|
名称 |
螺杆空压机 |
储气罐 |
氧气罐 |
冷干机 |
吸附干燥机 |
制氧机 |
臭氧机 |
高效自动过滤器 |
|
型号 |
10HP |
0.3m³ |
0.1m³ |
10P |
10P |
ZC-40L |
200g |
M-24(Q/P) |
|
数量 |
1台 |
1个 |
1个 |
1台 |
1台 |
1台 |
1台 |
2个 |
气源系统部分
（一）螺杆空压机
|
型号 |
额定电压 |
额定功率 |
额定压力 |
最大排气量 |
出气口径 |
重量 |
外形尺寸 |
|
10HP |
380V/50HZ |
7.5KW |
0.7MPa |
0.9M³/min |
DN20 |
|
1320*550*1200mm |
（二）储气罐
储气罐
|
型号 |
容量 |
尺寸 |
重量 |
设计压力 |
进出气口径 |
设计温度 |
|
zc-300L |
300L |
Φ65*172cm |
75KG |
0.84Mpa |
1.5寸 |
150℃ |
（三）冷冻式干燥机
|
型号 |
额定电压 |
额定功率 |
处理风量 |
空气出入口径 |
压力露点 |
重量 |
外形尺寸 |
|
10P |
220V/50HZ |
550W |
1.5M³/Min |
1寸 |
2℃～10℃ |
40KG |
70*40*68cm |
（四）吸附干燥机
|
型号 |
额定电压 |
额定功率 |
处理风量 |
空气出入口径 |
压力露点 |
重量 |
外形尺寸 |
|
10P |
220V/50HZ |
500W |
1.5M³/Min |
DN20 |
-20℃～-70. |
80KG |
600*350*1720mm
|
臭氧系统部分
（五）制氧机
|
型号 |
额定电压 |
额定功率 |
输入气压 |
输出气压 |
重量 |
外形尺寸 |
口径 |
输出气量 |
氧气浓度 |
|
zc-40L |
220V/50HZ |
500W |
0.4Mpa |
0.3Mpa |
125kg |
85*60*185 |
1寸 |
60L/Mil |
93%±3 |
（六）臭氧发生器
|
型号 |
额定电压 |
额定功率 |
输入气压 |
输入气量 |
重量 |
外形尺寸 |
输出口径 |
输出产量 |
|
Zco-200 |
220V/50HZ |
2000W |
0.3Mpa |
60L/Mil |
95KG |
95*75*143 |
Φ10mm |
200g/h |

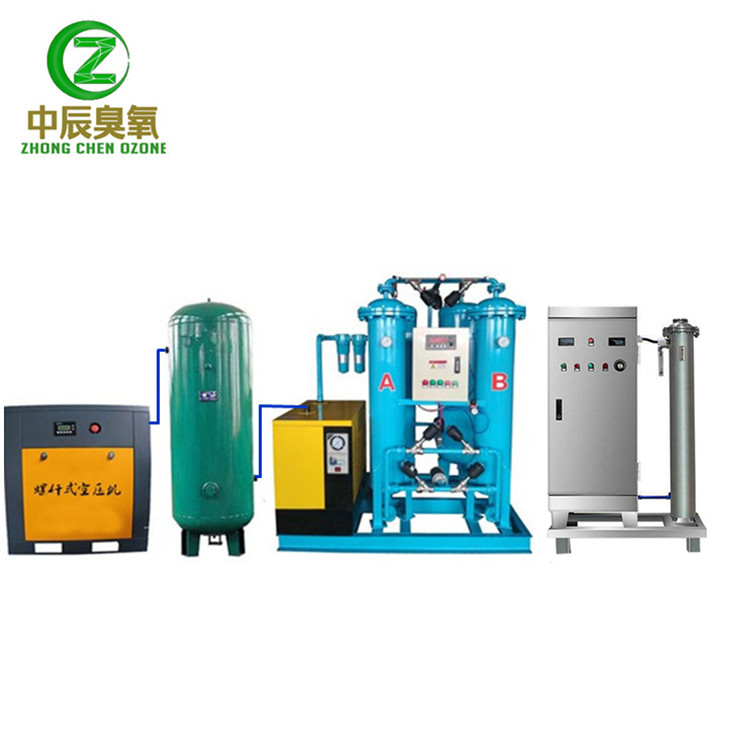

（七）产品图片
2、系统总体说明
本系统配套产量200g/h的臭氧发生器1台，采用氧气源，外置空压机、吸附干燥机、冷干机、精密过滤器、储气罐、制氧机、氧气储气罐等组成。
3、产品特点及性能说明
◆先进的电晕放电技术
◆优化的机械设计
◆先进的IGBT供电单元
◆低谐波污染
◆低能耗
◆臭氧浓度高、结实耐用
◆结构紧凑
◆低维护工作量
◆自动化界面控制
◆放电体
臭氧放电室采用石英管放电体，该放电体臭氧产量大，臭氧浓度高，能大程度的发挥电源系统和冷却系统的功能，是大产量高浓度臭氧发生器的关键。
4、环境条件及设计条件
4.1环境条件
4.1.1 温度: 年平均气温12.1℃，低温度＞0℃，高温度38.8℃。
4.1.2 湿度: 年平均相对湿度61.5%，月平均高相对湿度85%，月平均低相对湿度35%。
4.1.3 大气压: 年平均压力101.59KPa，最高压力104.5KPa，最低压力98.6KPa。
4.1.4 冷却水: 一般工业自来水。
4.2设计条件: 臭氧发生器按室内安装要求设计，使用方应确保设备在设计条件范围内运行。
4.2.1温度: 臭氧发生器设计环境温度范围为0—40℃。
4.2.2湿度: 臭氧发生器设计相对湿度≦75%。
4.2.3冷却水温度: 臭氧发生器设计冷却水温度＜30℃。
4.2.4大气压: 臭氧发生器按标准大气压设计，即大气压为101.3KPa。
4.3气源条件: 臭氧发生器为空气源，气源露点要求＜-23℃。
4.4电源条件: 室内有220v/50Hz交流电源，部分臭氧设备同时需要用到380V/50Hz交流电源。
5、臭氧发生器设计、制造和检验标准
5.1 臭氧发生器设计、制造标准
5.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；
5.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》。
5.2 臭氧发生器检验标准
5.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》。
6、注意事项及售后服务
注意事项：机械设备必须放置在无油污、空气干净、干燥通风的地方工作，以延长机械设备使用寿命；室内应无易燃易爆气体及导电粉尘，禁止安装在有发生爆炸危险的危险区域。
1．设备质保期
设备保修期为设备出厂之日起一年保修，终身维护；
2．故障排除
①接到用户设备出现故障的信息后，当日给用户明确答复；
3．质量承诺：
①所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。
②供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起一年保修期内。
③在正常的使用情况下，整机设备使用寿命为10年。
④不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围：
A、环境过于潮湿或机器结构内部进水而导致产品损失
B、擅自改动产品结构而导致产品损坏
C、因自然灾害或其它不可抗力而导致产品损坏
D、因操作不当导致机器出故障。
